Markisen-Diagnose
Gelenkarm-Markise fährt einseitig aus: Welche Abweichung auf Tuch, Arme oder Befestigung weist
Wenn eine Seite vorläuft, ist der Motor nicht automatisch die Ursache. Zeitpunkt, Profilstellung, Tuchkante und Konsolenbewegung zeigen, welcher Baugruppe die Prüfung folgen sollte.
Eine Gelenkarm-Markise fährt aus, doch das Ausfallprofil steht plötzlich schräg: links weiter vorne, rechts näher an der Fassade. Häufig wird sofort der Motor verdächtigt oder an einer Einstellschraube gedreht. Das ist riskant, weil mehrere Bauteile dieselbe sichtbare Abweichung erzeugen können. Tuchlauf, Armgeometrie, Lagerung, Ausfallprofil und Befestigung müssen als zusammenhängendes System betrachtet werden.
Für die erste Eingrenzung ist entscheidend, wann die Schieflage entsteht und ob sie bei jeder Fahrt gleich aussieht. Dieser Leitfaden beschreibt eine sichere Beobachtungs- und Dokumentationsfolge. Er enthält bewusst keine Anleitung zum Nachspannen von Gelenkarmen: Die Arme speichern hohe Federkraft, und Einstellungen gehören nach Herstellerunterlagen in fachkundige Hände.
Zuerst festhalten, was einseitig tatsächlich bedeutet
Ein schräges Ausfallprofil kann in der Draufsicht, in der Höhe oder in der Drehung abweichen. Manchmal läuft eine Seite weiter aus; manchmal hängt sie tiefer; manchmal ist das Profil verwunden, obwohl beide Enden gleich weit von der Wand entfernt sind. Diese Unterschiede führen zu anderen Prüfschritten und sollten nicht unter dem Sammelbegriff fährt schief verschwinden.

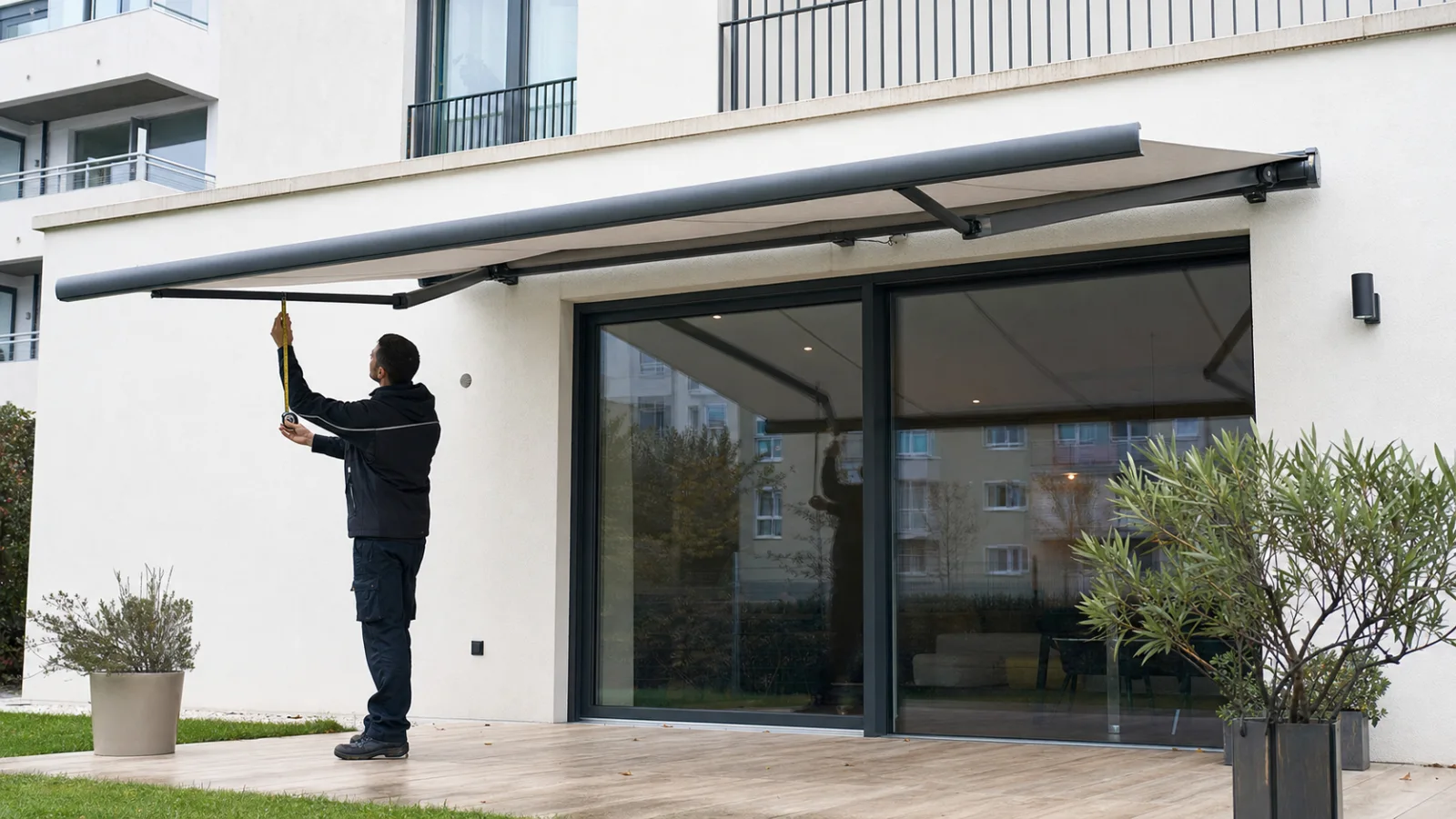

Die Beobachtung erfolgt vom Boden, bei ruhigem Wetter und freiem Bewegungsraum. Eine zweite Person bedient die Anlage, während aus fester Position kurze Videos von vorne und seitlich entstehen. Niemand greift in Gelenke, Kassette oder Tuchwelle. Bei ruckartigem Lauf, sichtbarer loser Konsole, stark verformtem Arm oder ungewöhnlichem Knall wird die Fahrt beendet.
- Abstand beider Profilenden zur Fassade in derselben Position vergleichen.
- Höhenunterschied und Verdrehung getrennt dokumentieren.
- Wind, Temperatur und ungefähren Ausfall beim Auftreten notieren.
Der Zeitpunkt der Abweichung sortiert die möglichen Ursachen
Ist das Profil bereits beim ersten Öffnen schräg, liegt der Fokus anders als bei einer Abweichung, die erst nach halbem Ausfall entsteht. Beginnt eine Seite ruckartig und holt später auf, kommen Reibung, Geometrie oder Tuchführung in Betracht. Bleibt die Fahrt gleichmäßig, aber die Endposition ist schief, müssen Endstellung, Armposition und konstruktive Neigung getrennt bewertet werden.
Ein einzelner Lauf ist wenig belastbar. Zwei kontrollierte Fahrten aus derselben Startposition zeigen, ob sich das Muster wiederholt. Häufiges Ein- und Ausfahren als Test ist dagegen keine gute Idee: Ein mechanisches Problem kann sich verschärfen, und der Motor besitzt je nach Ausführung einen Thermoschutz, der nach mehreren Fahrten vorübergehend abschaltet.
Der Tuchlauf kann das Profil ziehen, ohne dass der Motor schief läuft
Das Tuch wird auf einer Welle aufgewickelt und am Ausfallprofil gehalten. Läuft eine Tuchkante anders auf, bilden sich Falten, seitliche Verschiebung oder ungleiche Wickellagen. Auch eine gelöste Verbindung am Ausfallprofil oder eine lokale Dehnung nach Wasserlast kann die Kräfte verändern. Entscheidend ist, ob Falten immer an derselben Seite beginnen und ob die Tuchkante parallel zur Armbewegung bleibt.
Nicht jede Falte ist ein Defekt. Technische Gewebe zeigen Wickelfalten oder Welligkeit, die Hersteller in ihren Nutzungshinweisen beschreiben. Relevant wird das Bild, wenn sich der Lauf neu verändert hat, eine Naht wandert, das Tuch an Bauteilen scheuert oder eine Seite deutlich anders gespannt erscheint. Ziehen, Unterlegen oder seitliches Schieben während der Fahrt ist kein sicherer Diagnoseschritt.
Gelenkarme liefern Kraft, sind aber kein Bereich für Eigenversuche
Die Gelenkarme drücken das Ausfallprofil nach außen und halten das Tuch gespannt. Abweichende Armstellung, beschädigte Gelenke, gelöste Verbindungen oder eine veränderte Neigung können sich als einseitiger Lauf zeigen. Von außen ist jedoch nicht zuverlässig erkennbar, ob eine Einstellung, ein verschlissenes Teil oder eine Folgebewegung des Profils vorliegt.
Markilux weist in seinem Downloadbereich darauf hin, dass Reparatur- und Montageanleitungen über qualifizierte Fachpartner bereitgestellt werden. Das ist sachlich sinnvoll: Federbelastete Arme können beim Lösen unkontrolliert bewegen. Für die Diagnose werden Modell, Fabrikationsnummer, Armstellung und Geräusch dokumentiert; Schrauben an Armhaltern, Gelenken oder Ausfallprofil bleiben unangetastet.
- Keine Gelenke blockieren oder mit Hilfsmitteln in Position halten.
- Keine Schraube lösen, deren Funktion nicht aus der passenden Herstellerunterlage eindeutig hervorgeht.
- Bei sichtbarer Armverformung Anlage nicht weiter testen.
Konsolen und Untergrund gehören in jede Prüfung
Eine Markise leitet erhebliche Kräfte in Fassade, Decke oder Dachsparren ein. Bewegt sich eine Konsole relativ zum Untergrund, öffnen sich Risse oder steht die Anlage insgesamt nicht mehr fluchtend, ist das kein reines Einstellproblem. Die Markise bleibt außer Betrieb, bis Befestigung und Untergrund fachlich bewertet sind.
Hilfreich sind Vergleichsfotos von Konsolen, Anschlussfugen und möglichen Putzrissen. Eine Wasserwaage am Ausfallprofil allein reicht nicht: Markisen besitzen eine geplante Neigung für Wasserablauf, und Fassaden oder Terrassen sind nicht zwingend der richtige Bezug. Bewertet werden Symmetrie, Veränderung gegenüber früher und die Einbausituation nach Montageunterlagen.
Motor und Endlage erst nach der Mechanik einordnen
Ein Rohrmotor dreht die Tuchwelle grundsätzlich als Einheit. Dass eine Seite des Profils vorläuft, beweist daher keinen einseitig arbeitenden Motor. Elektrische oder programmierte Endlagen können erklären, warum die Anlage zu früh oder zu spät stoppt, aber nicht jede seitliche Abweichung. Zuerst wird geprüft, ob Tuch, Arme und Befestigung das Profil während der Fahrt geometrisch führen.
Kommt die Markise gleichmäßig bis zu einer reproduzierbaren schiefen Endposition, werden Modell, Steuerung und vorherige Änderungen erfasst. Wurde kürzlich das Tuch gewechselt, eine Fassade saniert oder ein Arm getauscht, gehört diese Chronologie in den Auftrag. Ein pauschales Zurücksetzen der Steuerung kann gespeicherte Positionen verändern und die mechanische Ursache verdecken.
Eine gute Service-Dokumentation verkürzt die Fehlersuche
Für die Vorbereitung genügen meist ein Gesamtvideo, je ein Foto beider Arme, der Konsolen und der Tuchkanten sowie die Fabrikations- oder Modellangabe. Zusätzlich werden Auftretenszeitpunkt, Geräusch, Wetterlage und vorausgehende Arbeiten notiert. Ein Maßvergleich wird nur an sicher erreichbaren Punkten im Stillstand vorgenommen.
Nach der fachlichen Prüfung sollte das Protokoll Ursache, ausgeführte Maßnahme und Referenzposition nennen. Eine abschließende Fahrt zeigt, ob das Profil wiederholt gleichmäßig läuft, das Tuch frei bleibt und die vorgesehene Endstellung erreicht. Restwelligkeit des Gewebes, konstruktive Neigung und echte Fehlstellung werden dabei getrennt beschrieben.
Fragen zum Thema
Ist der Motor kaputt, wenn eine Markise einseitig ausfährt?
Nicht zwingend. Der Motor bewegt die Tuchwelle; Tuchlauf, Gelenkarme, Ausfallprofil oder Befestigung können die sichtbare Seitenabweichung verursachen.
Darf man den langsameren Gelenkarm nachstellen?
Nicht ohne passende Herstellerunterlage und Fachkenntnis. Gelenkarme stehen unter Federkraft; falsches Lösen kann Bewegung und Schaden auslösen.
Kann eine nasse Markise dauerhaft schief werden?
Wasserlast kann Tuch und Mechanik stark beanspruchen. Ob eine bleibende Veränderung vorliegt, zeigt erst die Prüfung nach vollständiger Trocknung und ohne weitere Belastung.
Reicht eine Wasserwaage am Ausfallprofil?
Nein. Die Anlage besitzt eine geplante Neigung, und das Gebäude ist nicht immer der passende Bezug. Entscheidend sind Symmetrie, Abstand, Verdrehung und Veränderung während der Fahrt.
Wann muss die Markise außer Betrieb bleiben?
Bei loser Konsole, Riss am Anschluss, verbogenem Arm, starkem Ruck, ungewöhnlichem Knall oder Scheuern an festen Bauteilen wird nicht weiter getestet.
