Raffstore beim Fenstertausch: Rahmen, Führung und Kasten vor der Bestellung abstimmen

Für das neue Fenster werden Lichtes Maß, Rahmenaußenmaß, Einbauposition und die spätere fertige Fassadenebene getrennt festgehalten. Der Unterschied ist entscheidend: Eine Führungsschiene kann auf Rahmen, Laibung oder Fassade liegen. Was vor dem Verputzen großzügig aussieht, kann nach Dämmung, Putz und Fensterbank zu eng sein.

Auf einem Schnitt durch Sturz und seitliche Laibung sollten deshalb Fensterrahmen, Dämmebene, Abdichtung, Kastenhöhe, Führungstiefe und Befestigungszone erscheinen. Ebenso wichtig ist die Glaslichte: Führung und Kasten dürfen nicht ungewollt einen Teil der nutzbaren Öffnung verdecken. Bei bodentiefen Elementen werden Türflügel, Griffe und der Durchgang zusätzlich geprüft.

Ein Aufsatzraffstore wird mit dem Fenster als Einheit in die Bauöffnung gesetzt. Das kann beim Fenstertausch eine stimmige Lösung sein, weil Kasten und Rahmen früh aufeinander abgestimmt werden. Hersteller weisen für Aufsatzsysteme gerade auf die Sanierung in Verbindung mit Fenstertausch hin. Daraus folgt aber keine automatische Eignung: Sturzhöhe, Dämmkonzept und Revisionsrichtung müssen das Paket tatsächlich aufnehmen können.

Ein Vorbauraffstore sitzt dagegen vor dem Fenster beziehungsweise an Fassade oder Laibung. Er kann sinnvoll sein, wenn der neue Rahmen unabhängig bleiben soll oder der Sturz keinen integrierten Kasten zulässt. Sichtbare Kastenwirkung, Befestigung im tragfähigen Untergrund und die Lage der Führung werden dann zum Hauptthema. Die richtige Wahl ergibt sich aus dem Detail, nicht aus dem Wunsch nach einer unsichtbaren Lösung.

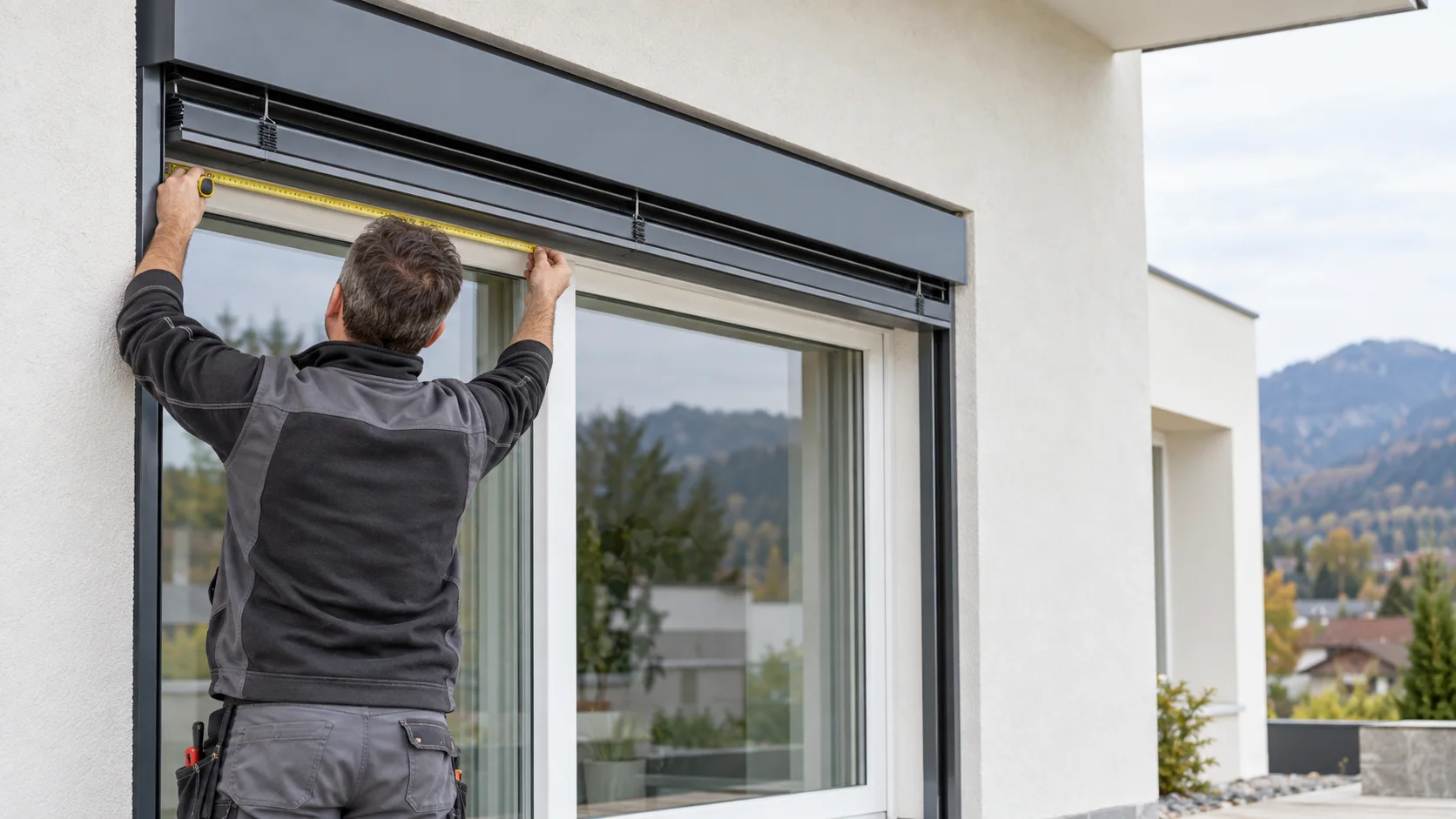

Die Schienen führen die Lamellen über die gesamte Höhe. Schon kleine Versätze zwischen linker und rechter Seite können Laufgeräusche, Schleifen oder ungleiches Paket begünstigen. Vor der Montage wird darum gemessen, ob Laibung, Rahmen und Fensterbank eine gerade Ebene ergeben. Auch Abdeckprofile, außenliegende Griffe und vorhandener Insektenschutz dürfen nicht in den Bewegungsraum ragen.

Die Führung ist kein universelles Befestigungsteil. Bei einem Wärmedämmverbundsystem oder bei gedämmter Laibung müssen Lastabtragung und Abdichtung zum Aufbau passen. Schrauben auf Verdacht durch die fertige Oberfläche zu setzen, kann Anschlüsse beschädigen. Die vorgesehenen Befestigungspunkte, Konsolen oder Träger werden vor der Fassadenfertigstellung mit den beteiligten Gewerken geklärt.

Im hochgefahrenen Zustand liegt der Lamellenstapel im Kasten. Die nötige Pakethöhe ist abhängig von Lamellentyp, Behanghöhe und System; sie darf nicht geschätzt werden. Wird der Kasten zu knapp geplant, entstehen später Improvisationen an Sturz, Dämmung oder Blendrahmen. Ein Produktdatenblatt des konkret angebotenen Systems gehört deshalb in die Fensterfreigabe.

Ebenso wichtig ist, wie Motor, Welle und Aufhängungen erreichbar bleiben. Ein vollständig verdeckter Kasten ohne definierte Revisionsöffnung verschiebt eine mögliche Reparatur in die Fassade. Der Revisionsweg soll vor dem Putz feststehen und nach Fertigstellung fotografisch dokumentiert werden. Das gilt auch für Kabelauslass und Steuerungsanschluss: Sie müssen trocken, geschützt und später auffindbar bleiben.

Die untere Schiene, Führung und Fensterbank treffen an einem Bereich zusammen, der Regen, Spritzwasser und Temperaturwechsel ausgesetzt ist. Die Fensterbank braucht ihr Gefälle und ihre seitlichen Anschlüsse; der Raffstore darf den Wasserweg nicht blockieren. Werden Führungen nachträglich auf eine fertige Bank gesetzt, muss außerdem geprüft werden, ob deren Material und Aufbau die Befestigung zulassen.

Am oberen und seitlichen Fensteranschluss treffen verschiedene Abdichtungsebenen zusammen. Der Sonnenschutz soll diese Ebene weder unbeabsichtigt durchdringen noch die Beweglichkeit des Fensters einschränken. Hier gibt es keine sichere Pauschaldetailzeichnung: Fensterprofil, Fassade, Untergrund und Systemvorgabe bestimmen die Lösung. Die Übergabe zwischen Fenster- und Sonnenschutzmontage wird am besten vor Ort anhand eines freigegebenen Musterelements geklärt.

Der Leitungsweg muss vor dem Verschließen der Anschlüsse bekannt sein. Ein Funkantrieb braucht in der Regel trotzdem eine Stromversorgung; Steuerung per Taster oder Gebäudeautomation verändert die Kabel- und Zuordnungsplanung. Für mehrere Fenster lohnt sich eine Beschriftung je Fassade und Raum, damit später nicht unklar ist, welcher Antrieb zu welcher Sicherung oder Gruppe gehört.

Endlagen werden erst eingestellt, wenn Führung, Kasten, Fensterbank und Behänge vollständig montiert sind. Herstellerunterlagen behandeln diese Einstellung als Facharbeit. Eine zu hohe obere Endlage kann das Paket belasten, eine zu tiefe untere Endlage kann am Fensterbankdetail oder an Hindernissen anstehen. Nach der Inbetriebnahme werden Auf- und Abfahrt, Wendung, Hindernisfreiheit und Schutzlogik für jedes Element dokumentiert.

Bei mehreren gleichartigen Fenstern sollte mindestens eine Öffnung vollständig vorbereitet und abgenommen werden, bevor alle Elemente bestellt oder montiert sind. An ihr lassen sich Kastenansicht, seitliche Führung, Glasverlust, Fensteröffnung, Fensterbankanschluss und Revisionszugang real prüfen. Auch die Sicht von innen und die Fassadenansicht von außen werden so konkret statt theoretisch beurteilt.

Die Abnahme kann knapp sein, wenn sie die entscheidenden Punkte festhält: System und Lamelle, Bezugsebene, Maße, Führungsausführung, Befestigungsfreigabe, Kabelauslass, Revisionsseite und offene Restarbeiten. Fotos mit Maßstab helfen später beim Service. Sinnvoll sind zusätzlich Aufnahmen bei geöffnetem Fenster, heruntergelassenem Behang und vollständig hochgefahrenem Paket. Erst nach dieser Freigabe wird aus einer guten Idee ein wiederholbares Detail für die gesamte Fassade.
